CPC5903是一個光隔離I2C總線轉發器，是一個新的，最近發布的增強型通信IC系列。類似以前發布的CPC5902，CPC5903是一款雙通道，光電隔離，邏輯總線中繼器，這兩個漏極開路邏輯信號，同時提供電隔離3750Vrms的隔離。CPC5903裝置使一個孤立的雙向I2C數據信號和一個單向CPC5902功能雙向中繼器I2C數據信號和時鐘信號的時鐘信號，CPC5903支持標準和快速模式I2C的數據傳輸速率。

以前的I2C雙向數據和單向時鐘的的I2C驅動IC和3光耦合器的設計。CPC5903提供了一個集成的單一封裝解決方案，最大限度地減少電路板空間，并減少了元件數量。與競爭力的磁隔離數字隔離器集成電路，變壓器和電容隔離器不同的是，克萊爾的光網絡解決方案不需要內部時鐘（設計中的EMI / RFI輻射的主要來源），并支持無刷新的時鐘直接靜態緩沖。此外，獨特設計的CPC5903提供無干擾的操作，以及出色的可靠性和很長的運行壽命。而最有競爭力的設備正常工作的電源電壓范圍為3.0V到最低限度，CPC5903有保證的操作提供更大的設計靈活性與可低至2.7V。因此，CPC5903也可以充當一個邏輯電平轉換器的水平低為2.7V或高達5.5V時，兩側的隔離屏障是由不同的電源電壓供電。

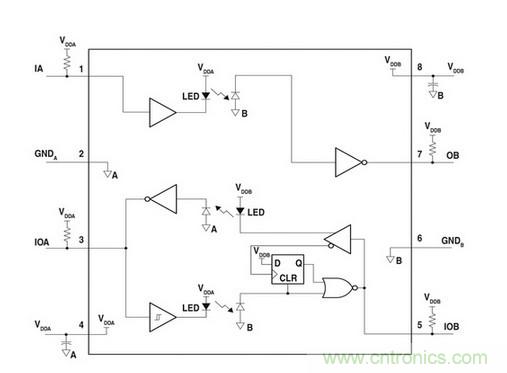

圖1：CPC5903運用

光耦合的CPC5903 I2C總線中繼器的以太網供電（PoE）應用的理想選擇，提供緩沖和隔離的時鐘和數據信號之間的主控制器和電源設備（PSE）控制器。其它應用還包括集成的信號監測和控制，電源側接口，I2C總線的長度擴展和I2C邏輯電平轉換。CPC5903認證，UL 1577和EN / IEC 60950。

“CPC5903說明我們成熟的光電隔離技術，并不斷致力于擴大我們的通信集成電路系列。該產品提供了增強的隔離解決方案的電源管理應用，特別是越來越多地使用PoE的Heisig。” IXYS克萊爾總裁馬克說。

現在可以在樣品和量產批量定價和供貨情況的CPC5903。CPC5903 10,000片的批量OEM，售價1.81美元，與標準交貨時間收到訂單后的六個星期。被打包為一個小型的8引腳表面貼裝封裝的CPC5903GS，和CPC5903G一個8-pinDIP。
