高分子電容型濕敏元件電路設計
發布時間:2014-07-12 責任編輯:sherryyu
【導讀】本文為大家介紹的是一款高分子電容型濕敏元件電路設計圖,主要由兩個時基電路IC1、IC2組成。它正比于空氣的相對濕度,其靈敏度為2mv/%RH。具體設計方案請看下文。

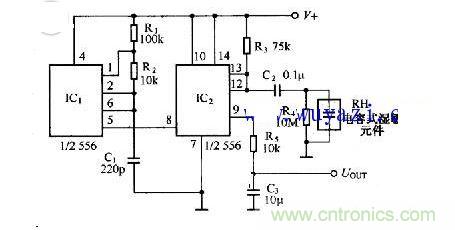

高分子電容型濕敏元件的應用電路如圖所示。它由兩個時基電路IC1、IC2組成。IC1及外圍元件組成多諧振蕩器,主要產生觸發IC2的脈沖。ICz和電容型濕敏元件及外圍元件組成可調寬的脈沖發生器,其脈沖寬度將取決于濕敏元件的電容值的大小。調寬脈沖從IC2的9腳輸出,經R5、C3濾波后成為直流信號輸出。它正比于空氣的相對濕度,其靈敏度為2mv/%RH。
