【導讀】在工業環境中，電子系統通常工作在極端的溫度條件下，或處于電子噪聲環境，或是其它惡劣條件，而系統在這種條件下能 否正常工作至關重要。舉例來說，如果發送給控制機器臂位置 的DAC 的數據遭到破壞，機器臂就會按非預期的方向移動， 這不僅危險，而且代價巨大。試想一下，機器臂如果砸到生產 線上的新車，或者更糟，砸到生產工人，后果會怎樣？
有幾種方法可以確保收到正確數據后才執行動作。最簡單的方 式就是控制器回讀所發送的數據。如果接收的數據與發送的數 據不匹配，則說明其中一者已受到破壞，必須發送新數據并進 行驗證。這種方法的確可靠，但產生的開銷也很大，每段數據 都必須經過驗證，傳輸?shù)臄?shù)據量要翻一倍。
另一種替代方法是循環冗余校驗（CRC），即隨每個數據包發 送一個校驗和（checksum），接收器就會指示是否存在問題， 所以控制器無需驗證接收。校驗和一般通過向數據應用一個多 項式方程式來生成。應用于一個24 位字時，CRC-8 可產生一 個8 位校驗和。將校驗和與數據組合在一起，全部32 位都發 送到能夠分析該組合的器件，并指示是否出錯——這種方法雖 然不是無可挑剔解決方案，但卻比讀寫方法更加高效。
ADI 公司的眾多DAC 都采用了分組差錯校驗（PEC）的形式 來實現CRC。不需要PEC 功能時，則寫入24 位數據。要添加 PEC 功能，24 位數據需增加相應的8 位校驗和。如果接收的 校驗和與數據不一致，輸出引腳被拉低，指示存在錯誤?？刂?器清除錯誤，使引腳返回高電平，并重新發送數據。圖1 所示 為如何用SPI 接口應用數據的示例。表1 列出了能夠采用分組 差錯校驗的ADI 器件示例。
圖1. 采用和不采用分組差錯校驗的SPI寫入

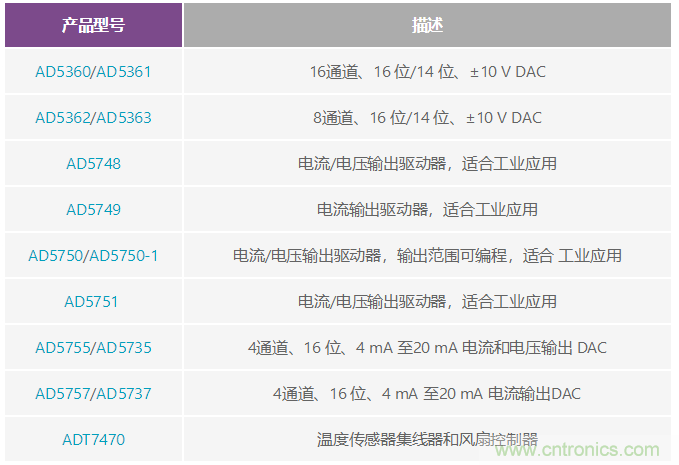

表1. 采用分組差錯校驗的ADI 器件示例
生成分組差錯校驗和
CRC-8 算法采用多項式 C(x) = x8 + x2 + x1 + 1. For x = 2時，此式 等于二進制值100000111。要生成校驗和，需將24 位數據左移 8 位，產生一個后8 位為邏輯0 的32 位數。對齊CRC 多項式， 使其MSB 與該32 位數據最左側的邏輯1 對齊。對該數據施加 一個異或（XOR）函數，以產生一個新（更短）的數字。（數 字匹配得到邏輯0，不匹配得到邏輯1。）再次對齊CRC 多項 式，使其MSB 與第一個結果最左側的邏輯1 對齊，重復上述 步驟。最后，原始數據將減少至小于CRC 多項式的值。此值 即是8 位校驗和。圖2 演示了推演校驗和的方法。

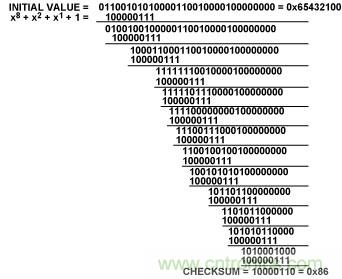

圖2. 生成24 位數（(0x654321)）的校驗和
結論
圖2 中的示例采用（十六進制）值0x654321 作為24 位數據字。 對該數據應用CRC-8 多項式可生成校驗和0x86。數據和校驗 和發送至兼容的ADI 公司產品時，只有兩段數據都正確到達， 該數據才會被接收。此方法提高了數據傳輸?shù)目煽啃裕⒖纱_ 保遭破壞的數據幾乎永遠不會被接收。
