【導讀】隔離式精密信號鏈是一種通過電氣隔離技術實現高精度信號采集與處理的系統，其核心在于阻斷共模干擾的同時保持信號完整性。它由精密放大器、隔離柵、高分辨率ADC等模塊組成，通過變壓器、光耦或磁耦等技術實現輸入/輸出/電源的三端隔離，確保信號在工業噪聲、地環路等復雜環境中“純凈”傳輸。
一、定義：電氣隔離與精密的融合
隔離式精密信號鏈是一種通過電氣隔離技術實現高精度信號采集與處理的系統，其核心在于阻斷共模干擾的同時保持信號完整性。它由精密放大器、隔離柵、高分辨率ADC等模塊組成，通過變壓器、光耦或磁耦等技術實現輸入/輸出/電源的三端隔離，確保信號在工業噪聲、地環路等復雜環境中“純凈”傳輸。
典型場景：工業自動化中，當傳感器信號需穿越變頻器強電磁場時，隔離式信號鏈可將共模噪聲抑制60dB以上，精度損失控制在±0.01%以內。
二、工作原理：三層防護體系
1. 噪聲隔離層
采用ADuM152N等磁隔離器件，通過3 kV rms隔離電壓和13 ns超低傳輸延遲，阻斷接地環路和EMI干擾。例如，在石油管道監測中，隔離柵可消除因多地電位差導致的±10V共模電壓。
2. 信號調理層
集成PGIA（可編程增益儀表放大器）如ADAQ4003，配合LT5400匹配電阻網絡，實現18位分辨率、±2.097 LSB的INL誤差，確保微伏級信號放大不失真。
3. 電源隔離層
使用LT3999推挽式DC-DC驅動器驅動2.5 kV隔離變壓器，電源效率達85%且輻射噪聲低于1mV，避免電源擾動影響ADC采樣。
三、核心作用：從安全到性能的全面升級
● 安全防護：在化工防爆場景中，隔離式安全柵可將危險區能量限制在1.2W以下，避免電火花引發爆炸。
● 精度保障：相比非隔離鏈，其DNL誤差降低至±0.6 LSB（傳統方案為±2.5 LSB），尤其適合醫療CT機的μV級生物電信號采集。
● 系統簡化：ADI的μModule方案將分立元件集成至1.47mm2芯片，設計周期從3周縮短至3天。

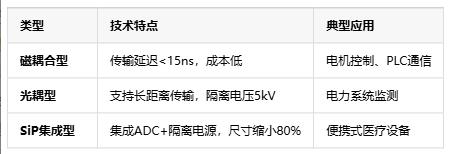

四、分類與技術路線
五、功能模塊拆解
1. 隔離柵：ADuM120N光耦器件，CMTI達100kV/μs，抗變頻器輻射干擾。
2. 精密放大器：ADA4627-1 JFET運放，0.5μV偏置電壓，適用于pH傳感器微弱信號。
3. 濾波模塊：μModule內置單極點RC濾波器，截止頻率可調，抑制SAR ADC電荷反沖。

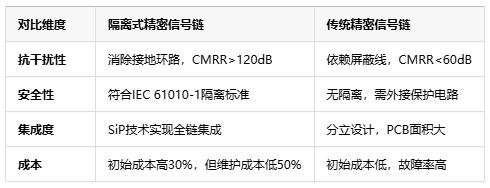

六、與傳統鏈的差異化競爭力
七、應用領域與行業趨勢
● 當前應用：
● 工業4.0：用于數控機床振動監測，隔離諧波干擾使誤報率下降70%。
● 新能源：光伏逆變器MPPT電路中，隔離鏈提升IV曲線采樣精度至99.8%。
● 未來趨勢：
1. AIoT驅動微型化：2025年預計50%的邊緣節點采用μModule集成方案。
2. 材料革新：GaN隔離器件將耐溫能力從150℃提升至300℃，適配航空航天需求。
3. 協議融合：支持TSN時間敏感網絡，實現納秒級同步采集。
八、總結：隔離技術的“破”與“立”
隔離式精密信號鏈通過電氣隔離重構信號傳輸邊界，在“破”除干擾與安全威脅的同時，“立”足于集成化與智能化發展。隨著SiP技術與寬禁帶半導體材料的成熟，其將在工業、醫療、汽車等領域持續釋放高精度測量的底層價值。未來，兼具“隔離+邊緣AI”的混合信號鏈或?qū)⒊蔀橄乱淮夹g(shù)制高點。
